Přehrada Josefův Důl

08.01.2022
zdroj: https://www.megaubytko.cz/
zdroj: https://www.megaubytko.cz/
Vodní nádrž Josefův důl (foto Šelma Honza)
Vodní nádrž Josefův důl (foto Šelma Honza)
Hrázný Pavel Ševčík se po těžkém úrazu dokázal vrátit do práce na plný úvazek. A co víc, uběhl na lyžích i devadesátikilometrový prestižní závod ve Švédsku.  Autor: Ota Bartovský, MAFRA
Hrázný Pavel Ševčík se po těžkém úrazu dokázal vrátit do práce na plný úvazek. A co víc, uběhl na lyžích i devadesátikilometrový prestižní závod ve Švédsku. Autor: Ota Bartovský, MAFRA
Vodní nádrž Josefův důl
Vodní nádrž Josefův důl
Foto: Vítězslav Hudský
Foto: Vítězslav Hudský
Foto: Vítězslav Hudský
Foto: Vítězslav Hudský
foto Jirka Jiroušek
foto Jirka Jiroušek

Tajemství přehrad: Největší nádrž v Jizerkách ukrývá tunel metra

1. července 2020

O přehradě v této lokalitě se začalo mluvit už ve druhé polovině devatenáctého století, kdy v Čechách vypukla přehradová mánie. Stavět se ale nezačalo a po roce 1916, kdy se protrhla nedaleká přehrada na Bílé Desné, už zájem o hráz zcela utichl.

Ovšem jenom na čas. V polovině šedesátých let se začal v Ralsku těžit uran a soudruzi si usmysleli, že se do Liberce a jeho okolí kvůli tomu přestěhují tisíce nových obyvatel, kteří budou samozřejmě potřebovat pitnou vodu. A tak si odborníci při hledání lokality pro novou hráz znovu vzpomněli na údolí nad Josefovým Dolem.

Podle prognóz měla být spotřeba vody na Liberecku ohromná, proto byla přehrada naplánovaná velmi velkoryse. Údolí říčky Kamenice přehradily během stavby v letech 1976 až 1982 hned dvě sypané zemní hráze. Vodní dílo Josefův Důl se tak stalo zřejmě jedinou takto řešenou přehradou u nás. V současné době ji spravuje státní podnik Povodí Labe.

Projektanti se poučili z chyb, kterých se dopustili jejich předchůdci při stavbě nešťastné přehrady na Bílé Desné. Třeba tím, že tělesem hráze neprochází žádný příčný prvek. Injekční štola, ze které se zpevňovalo podloží, tak vede na dně podél hlavní hráze a odpadní tunel hráz v hloubce 46 metrů úplně obchází.

O zhruba půl kilometru dlouhém odpadním tunelu lze s nadsázkou říci, že je to jediný tunel metra na území Jizerských hor. Podle hrázného Petra Ševčíka se totiž razil ve stejném profilu a stejným razicím štítem jako tunely metra v Praze.

Unikátní je také dva a půl kilometru dlouhá vodárenská štola, která vede z odběrného objektu uprostřed přehrady do úpravny v Bedřichově. První část, ještě pod vodní hladinou, je vybetonovaná, druhá pod souší je už vyrubaná v jizerskohorské žule. Štolou vede potrubí o průměru 800 mm.

V reportáži se s námi podíváte na všechna popsaná místa. Ukážeme vám ovšem mnohem více, třeba bezpečnostní šachtový přeliv, a to nejen zvenku, ale i jeho napojení do odpadního tunelu v hloubce 46 metrů. Uvidíte také jedinečné záběry rozstřikovacích ventilů v základech odběrného objektu.

Vodárenské vodní dílo Josefův Důl je jednou z nejmladších přehrad u nás. Povodí Labe ji čas od času otevírá i návštěvníkům v rámci dne otevřených dveří. Ten letošní ale musel být bohužel zrušen. Do toho dalšího musíte přehradu obdivovat jen z hráze během túry po Jizerských horách.

A nezapomínejte, že nádrž je zdrojem pitné vody, takže koupání je tam přísně zakázané. Za pokutu to opravdu nestojí.

Autor: Jakub Vrána

Zdroj: https://www.idnes.cz/cestovani/po-cesku/tajemstvi-prehrad-josefuv-dul-jizerske-hory-pitna-voda-povodi-labe.A200618_091750_po-cesku_vrja

Hlavní hráz vodního díla Josefův Důl v Jizerských horách z leteckého pohledu  Autor: Jakub Vrána, iDNES.cz
Hlavní hráz vodního díla Josefův Důl v Jizerských horách z leteckého pohledu Autor: Jakub Vrána, iDNES.cz
Vzdušní líc hlavní hráze VD Josefův Důl se sítí měřících vrtů  Autor: Jakub Vrána, iDNES.cz
Vzdušní líc hlavní hráze VD Josefův Důl se sítí měřících vrtů Autor: Jakub Vrána, iDNES.cz
Betonový vývar pod portálem odpadního kanálu.  Autor: Jakub Vrána, iDNES.cz
Betonový vývar pod portálem odpadního kanálu. Autor: Jakub Vrána, iDNES.cz
Vzdušní líc hlavní hráze VD Josefův Důl je porostlý travou a pokrytý systémem měřících vrtů.  Autor: Jakub Vrána, iDNES.cz
Vzdušní líc hlavní hráze VD Josefův Důl je porostlý travou a pokrytý systémem měřících vrtů. Autor: Jakub Vrána, iDNES.cz
Svážná část injekční štoly vede až k patě hráze.  Autor: Jakub Vrána, iDNES.cz
Svážná část injekční štoly vede až k patě hráze. Autor: Jakub Vrána, iDNES.cz
Injekční štola vede napříč hlavní hrází. Body na zemi jsou zátky vrtů, kterými se zpevňovalo podloží.  Autor: Jakub Vrána, iDNES.cz
Injekční štola vede napříč hlavní hrází. Body na zemi jsou zátky vrtů, kterými se zpevňovalo podloží. Autor: Jakub Vrána, iDNES.cz
Odběrný objekt VD Josefův důl je vysoký jako 14 patrová budova.  Autor: Jakub Vrána, iDNES.cz
Odběrný objekt VD Josefův důl je vysoký jako 14 patrová budova. Autor: Jakub Vrána, iDNES.cz
Vzdušní líc VD Josefův Důl se sítí měřících vrtů  Autor: Jakub Vrána, iDNES.cz
Vzdušní líc VD Josefův Důl se sítí měřících vrtů Autor: Jakub Vrána, iDNES.cz
Spodní portál odpadního tunelu  Autor: Jakub Vrána, iDNES.cz
Spodní portál odpadního tunelu Autor: Jakub Vrána, iDNES.cz
Manometry v injekční štole kontrolují tlak v podloží vodního díla, aby odhalily možné průsaky  Autor: Jakub Vrána, iDNES.cz
Manometry v injekční štole kontrolují tlak v podloží vodního díla, aby odhalily možné průsaky Autor: Jakub Vrána, iDNES.cz
Zátka vrtu v injekční štole, kterým se zpevňovalo podloží pod hlavní hrází  Autor: Jakub Vrána, iDNES.cz
Zátka vrtu v injekční štole, kterým se zpevňovalo podloží pod hlavní hrází Autor: Jakub Vrána, iDNES.cz
Ovládací mechanismus rychlouzávěrných tabulí v horní strojovně odběrného objektu  Autor: Jakub Vrána, iDNES.cz
Ovládací mechanismus rychlouzávěrných tabulí v horní strojovně odběrného objektu Autor: Jakub Vrána, iDNES.cz
Spodní strojovna v odběrném objektu  Autor: Jakub Vrána, iDNES.cz
Spodní strojovna v odběrném objektu Autor: Jakub Vrána, iDNES.cz
Hlavní šoupátkový úzávěr vodovodní štoly z Josefova Dolu do úpravny v Bedřichově ve spodní strojovně odběrného objektu.  Autor: Jakub Vrána, iDNES.cz
Hlavní šoupátkový úzávěr vodovodní štoly z Josefova Dolu do úpravny v Bedřichově ve spodní strojovně odběrného objektu. Autor: Jakub Vrána, iDNES.cz
Šoupě na 800 mm potrubí ve vybetonovaném úseku vodovodní štoly z Josefova Dolu do úpravny v Bedřichově.  Autor: Jakub Vrána, iDNES.cz
Šoupě na 800 mm potrubí ve vybetonovaném úseku vodovodní štoly z Josefova Dolu do úpravny v Bedřichově. Autor: Jakub Vrána, iDNES.cz
Začátek raženého úseku vodovodní štoly z Josefova Dolu do úpravny v Bedřichově. Potrubí má průměr 800 mm  Autor: Jakub Vrána, iDNES.cz
Začátek raženého úseku vodovodní štoly z Josefova Dolu do úpravny v Bedřichově. Potrubí má průměr 800 mm Autor: Jakub Vrána, iDNES.cz
Jeden ze dvou spodních rozstřikovacích uzávěrů  Autor: Jakub Vrána, iDNES.cz
Jeden ze dvou spodních rozstřikovacích uzávěrů Autor: Jakub Vrána, iDNES.cz
V šachtovém bezpečnostním přelivu padá voda do hloubky 46 metrů  Autor: Jakub Vrána, iDNES.cz
V šachtovém bezpečnostním přelivu padá voda do hloubky 46 metrů Autor: Jakub Vrána, iDNES.cz

Josefův Důl je přehrada, která se nachází na katastru stejnojmenné obce v Jizerských horách v severních Čechách a byla vystavěna v letech 1976-1980. Toto rozlehlé vodní dílo se řadí k nejmladším přehradám, které kdy byly v Česku vybudovány. Přehradní jezero má rozlohu 1,38 km². Průměrná hloubka je 10 m. Má celkový objem 22,628 milionu m³. Výstavba nádrže byla velice nákladná, vyžádala si finanční prostředky ve výši 344 mil. Kčs.

Od roku 1982 působil na přehradě ve funkci hrázného Pavel Ševčík, kterého v roce 2015 vystřídal jeho syn Petr.

Vodní režim

Přehradní jezero na říčním kilometru 30,2 řeky Kamenice (povodí Jizery) bylo naplněno v letech 1976-82.

Přítoky vody a odtok vody

Mezi větší přítoky patří například: Kamenice, Hluboký potok, Blatný potok, Červený potok. Vodu z přehrady odvádí Kamenice.

Využití

Zásobování vodou

Hlavním účelem přehrady je akumulace vody pro účely výroby pitné vody. Proto se v okolí přehrady nenachází žádná sídla ani rekreační oblasti a je zde vyhlášeno pásmo hygienické ochrany vodního zdroje 1. a 2. stupně. Voda z přehrady je podzemní štolou přiváděna do úpravny vody Bedřichov. Pitnou vodou je zásobováno Liberecko a Jablonecko.

Energetika

Součástí přehrady je vodní elektrárna.

zdroj: Wikipedia)

Hrázný našel kamennou lásku, přehradu v Jizerkách. Připravila ho o ruku

29. ledna 2015 19:00

Když průmyslovák z Brna Pavel Ševčík v roce 1973 hledal v Jablonci práci, spletl si dveře a ocitl se v kanceláři Povodí Labe. Netušil, že tím vstoupil i do jiného života a profese. Hledali totiž hrázného na přehradu Souš. Na ní strávil skoro deset let.


Skutečnou kamennou láskou se mu ale stala největší jizerskohorská nádrž v Josefově Dole. Na ní s manželkou a třemi dětmi bydlel, pracoval a málem přišel o život. Na počátku roku se s ní definitivně rozloučil a agendu předal svému synovi. Koukat na ni bude jen odspodu. Kolem jeho domu totiž vede cesta vzhůru k hrázi.

"Bude mi chybět," říká o přehradě pětašedesátiletý Ševčík. "Je tam ale můj syn. Budu tam chodit na návštěvu."

Pokud by měl někdo psát dějiny ze života nejmladšího vodního díla v tehdejším Československu, byl by to on. Nastoupil na přehradu totiž už v roce 1982, kdy ji teprve napouštěli.

"Tehdy tam ani nebylo bydlení. Bylo nás tam osm a střídali jsme se na směny. I přes noc. Každá přehrada je při napouštění sledovaná obzvlášť bedlivě. Napouštěli jsme čtyři roky. Ne proto, že by v Kamenici nebylo dost vody, ale protože jsme ji pořád testovali. Deset metrů napustili, pět upustili, a pak kontrolovali, co voda udělala."

Na podzim roku 1986 napouštění skončilo. Voda vystoupala až k bezpečnostnímu přelivu. "Shodou okolností to bylo přesně na den 70 let od protržení nedaleké přehrady na Bílé Desné. To ale nikdo nenaplánoval. Byla to shoda náhod," vzpomíná Ševčík.

Přiznává, že patřil k odpůrcům stavby tak velké přehrady.

"Měl jsem k údolí Kamenice srdeční vztah. Randili jsme tam s nastávající ženou. Nelíbilo se mi, že by mělo zmizet pod vodou. Rostly tam krásné lesy a Kamenice se kroutila v meandrech. A když v roce 1972 začaly probleskovat první zmínky o tom, že tam bude velká přehrada, byl jsem proti, stejně jako spousta dalších lidí. Byli to třeba trampové z místních osad," vypráví Ševčík.

Plán na výstavbu přehrady sahá do konce 19. století

Komunisté se nikoho neptali. Potřebovali pitnou vodu pro Liberec. Přehrada ale nebyl jejich nápad. Figurovala už ve staré mapě z roku 1924, i když byla kousek výš. Byla mezi sedmnácti vybranými původními místy z konce 19. století.

"Když se pak stavěla, bylo to hrozné - úplná měsíční krajina až k Blatenskému údolí. Těžilo se tam asi milion kubíků materiálu na sypání hrází. Nikdo si nedovedl představit, že za osm let z toho bude kanadské jezero, které lahodí oku. Spíš by teď bylo potřeba udělat průhledy mezi stromy, aby si lidé vůbec všimli, že jdou kolem jezera," míní Ševčík.

Na přehradě zažil také nejhorší chvíle svého života. V březnu to bude už osmnáct let, kdy na něj najel těžký vozík a rozdrtil mu ruku. "Byl jsem v blbou dobu na blbém místě, ale hlavně to byla technická závada na pojízdné plošině, která má sloužit k natírání a opravám. Rozjela se, vylétla z kolejí a spadla mi na záda. Měla dvě a půl tuny a utrhla i hlavní tepnu pravé ruky," popisuje.

"Když jsem viděl, jak se červené kolo na sněhu rychle zvětšuje, bylo mi jasné, že končím. Naštěstí kluci přecházeli z kanceláře do dílny a slyšeli náraz a snad i křik. Běželi na místo, ale nikdo nedokázal ty dvě a půl tuny zvednout. Skřípla mě traverza. Ale to bylo vlastně štěstí v neštěstí, protože působila jako tlakový obvaz. Kluci utíkali pro hever, pak přiběhl revírník, a když mě kluci vytáhli, nacpal mi do rány prst."

Beznadějný případ v kómatu

V jablonecké nemocnici ho pak lékaři operovali. "Trvalo to dvanáct hodin a pod protokolem je podepsaných 27 doktorů. Střídali se s nimi specialisté z liberecké nemocnice. Byl jsem v kómatu a beznadějný případ. Na primáře prý tlačili, aby mě odpojil od přístrojů. Když později četli jiní doktoři lékařské zprávy, nevěřili, že jsem to já, o kom se tam píše," líčí Ševčík.

Do práce se vrátil po necelém roce, ale o ruku přišel. "Nervové přerušení bylo nevratné. Vystřídali se na mně renomovaní neurochirurgové, třeba Vladimír Beneš, a ten mi rovnou řekl, že ruka bude bezvládná a bude mi vadit. A došlo na jeho slova. Po roce jsem si ji nechal amputovat," říká Ševčík.

Jako pravák se musel bleskově přeučit na levačku. "Do nemocnice za mnou chodila kamarádka, která dělala učitelku na základce, nosila mi písanky a já dělal kroužky a kličky jako prvňáci. Sestry mi to známkovaly. Nakonec jsem se za 14 dní naučil psát levou rukou a zjistil jsem, že to jde. Neurologové mi pak řekli, že když mozek zjistí, že pravačka není, je schopný si to přešaltovat," vypráví.

Bez ruky uběhl 90 kilometrů na lyžích

Přešaltoval natolik, že se vrátil do práce na plný úvazek a nikdy nenechal sportování. Z beznadějného případu se v roce 2006 dostal až na mezinárodní prestižní závod Vasův běh ve Švédsku a na lyžích uběhl 90 kilometrů.

"Chtěl jsem dát motivaci klukům, které jsem viděl ve vojenské nemocnici ve Střešovicích po motocyklových haváriích. Ztráceli chuť do života a měli pocit, že se všechno změnilo, dávali se na alkohol, někteří na drogy. Chtěl jsem jim dokázat, že se nic nezměnilo a že se dá zase normálně žít," vysvětluje.

Přiznává, že bez podpory rodiny, přátel a hlavně své ženy by to těžko dokázal. Na přehradě pracoval ještě dalších 17 let. A se svým synem.

"Vyrostl jsem tam a nějak vyplynulo ze situace, že jsem tam po maturitě nastoupil na civilku a pak už zůstal. Umím si představit, že budu hrázným až do důchodu stejně jako táta," míní sedmatřicetiletý Petr Ševčík.

Na přehradě nyní vyrůstá i jeho syn Jan. "Třeba z něj jednou bude také hrázný. Byla by to třetí generace," doufá děda Pavel Ševčík.

Autor: Milada Prokopová

Zdroj: https://www.idnes.cz/liberec/zpravy/prehrada-nadrz-pitna-voda-hrazny-uraz-nemocnice-lekar-amputace-jizerske-hory.A150129_133854_liberec-zpravy_ddt

Hlavní a vedlejší hráz vodního díla Josefův Důl v Jizerských horách z leteckého pohledu  Autor: Jakub Vrána, iDNES.cz
Hlavní a vedlejší hráz vodního díla Josefův Důl v Jizerských horách z leteckého pohledu Autor: Jakub Vrána, iDNES.cz
Schéma odběrného objektu, odpadního tunelu a šachtového přelivu VD Josefův Důl  Autor: Povodí Labe
Schéma odběrného objektu, odpadního tunelu a šachtového přelivu VD Josefův Důl Autor: Povodí Labe
Stavba vodního díla Josefův Důl v roce 1978  Autor: archiv obce Josefův Důl
Stavba vodního díla Josefův Důl v roce 1978 Autor: archiv obce Josefův Důl
Stavba hlavní hráze a odběrného objektu VD Josefův Důl  Autor: archiv Povodí Labe
Stavba hlavní hráze a odběrného objektu VD Josefův Důl Autor: archiv Povodí Labe
Stavba obou hrází VD Josefův Důl  Autor: archiv Povodí Labe
Stavba obou hrází VD Josefův Důl Autor: archiv Povodí Labe
Úprava návodního líce hlavní hráze  Autor: archiv Povodí Labe
Úprava návodního líce hlavní hráze Autor: archiv Povodí Labe
Betonáž injekční štoly VD Josefův Důl  Autor: archiv Povodí Labe
Betonáž injekční štoly VD Josefův Důl Autor: archiv Povodí Labe
Betonáž odběrného objektu VD Josefův Důl  Autor: archiv Povodí Labe
Betonáž odběrného objektu VD Josefův Důl Autor: archiv Povodí Labe
Stavba odpadního tunelu VD Josefů Důl  Autor: archiv Povodí Labe
Stavba odpadního tunelu VD Josefů Důl Autor: archiv Povodí Labe
Článek Rudého Práva z 22. 7. 1972 o plánu výstavby VD Josefův Důl  Autor: archiv obce Josefův Důl
Článek Rudého Práva z 22. 7. 1972 o plánu výstavby VD Josefův Důl Autor: archiv obce Josefův Důl
Vedlejší hráz VD Josefův Důl  Autor: Jakub Vrána, iDNES.cz
Vedlejší hráz VD Josefův Důl Autor: Jakub Vrána, iDNES.cz
Návodní strana hlavní hráze VD Josefův Důl je chráněna asfaltovbetonovou těsnící vrstvou. V pozdaí je betonový objekt šachtového bezpečnostního přelivu  Autor: Jakub Vrána, iDNES.cz
Návodní strana hlavní hráze VD Josefův Důl je chráněna asfaltovbetonovou těsnící vrstvou. V pozdaí je betonový objekt šachtového bezpečnostního přelivu Autor: Jakub Vrána, iDNES.cz
Situační schéma VD Josefův Důl  Autor: Povodí Labe
Situační schéma VD Josefův Důl Autor: Povodí Labe
Informační tabule ve vodovodní štole z Josefova Dolu do úpravny v Bedřichově.  Autor: Jakub Vrána, iDNES.cz
Informační tabule ve vodovodní štole z Josefova Dolu do úpravny v Bedřichově. Autor: Jakub Vrána, iDNES.cz
Pohled po proudu Kamenice od portálu odpadního tunelu  Autor: Jakub Vrána, iDNES.cz
Pohled po proudu Kamenice od portálu odpadního tunelu Autor: Jakub Vrána, iDNES.cz
Zaústění šachtového přelivu do odpadního tunelu  Autor: Jakub Vrána, iDNES.cz
Zaústění šachtového přelivu do odpadního tunelu Autor: Jakub Vrána, iDNES.cz
Řez hlavní hrází VD Josefův Důl  Autor: Povodí Labe
Řez hlavní hrází VD Josefův Důl Autor: Povodí Labe
Vodní dílo Josefův Důl v Jizerských horách z leteckého pohledu  Autor: Jakub Vrána, iDNES.cz
Vodní dílo Josefův Důl v Jizerských horách z leteckého pohledu Autor: Jakub Vrána, iDNES.cz
Částečně vypuštěná Josefodolská přehrada, září 2009 (archiv Věra Donátová)
Částečně vypuštěná Josefodolská přehrada, září 2009 (archiv Věra Donátová)
Částečně vypuštěná Josefodolská přehrada, září 2009 (archiv Věra Donátová)
Částečně vypuštěná Josefodolská přehrada, září 2009 (archiv Věra Donátová)
foto Jiří Kouřil
foto Jiří Kouřil
foto Jiří Kouřil
foto Jiří Kouřil
foto Jiří Kouřil
foto Jiří Kouřil

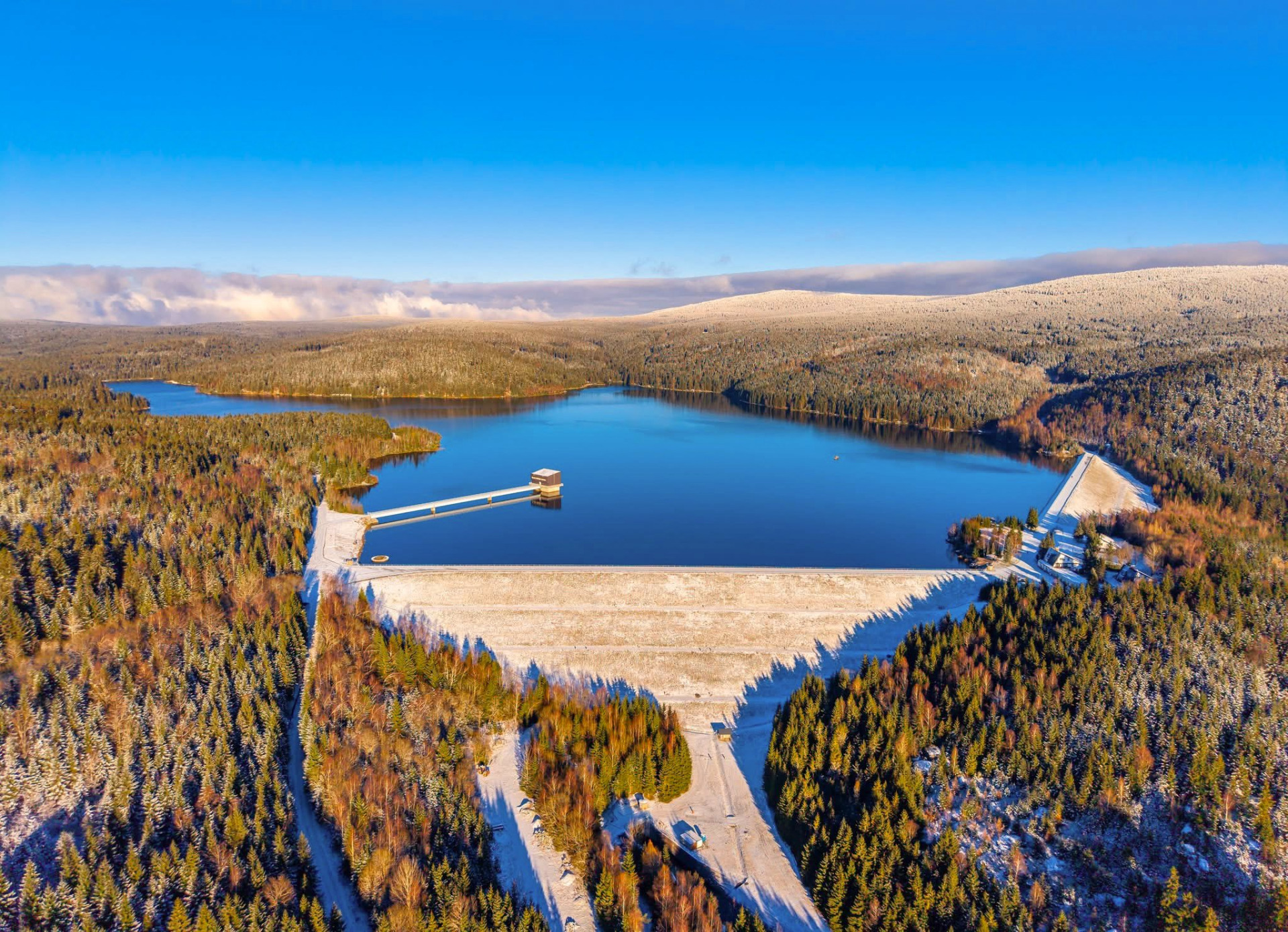

foto Matyáš Gál
foto Matyáš Gál
foto Matyáš Gál
foto Matyáš Gál
